BGA焊接完全指南：从工艺设计到批量生产的质量管控
BGA焊接（Ball Grid Array，球栅阵列封装焊接）是现代电子制造中应用极广的核心连接技术，广泛应用于智能手机处理器、GPU显卡、服务器主板、工业控制设备等高密度芯片场景。
相较于QFP等外露引脚封装，BGA通过芯片底部锡球实现电气连接，可在有限PCB面积内实现更多I/O接口，同时具备更优异的高速信号传输性能。

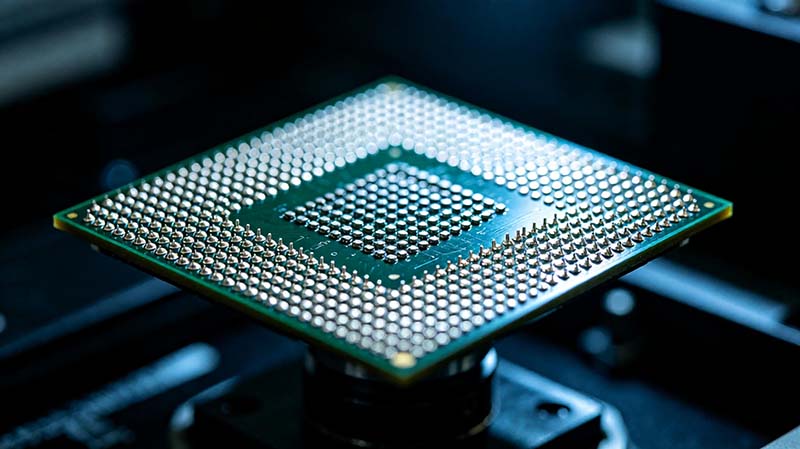

但BGA焊接的核心痛点源于其特殊结构：所有焊点隐藏在芯片底部，无法通过肉眼直接判定焊接质量。
这也决定了BGA焊接无法依靠后期抽检兜底，必须依托PCB设计、物料管控、工艺参数、检测流程全环节前置管控。量产中绝大多数BGA失效问题，并非单一工序失误，而是DFM设计缺陷、回流曲线不匹配、湿敏器件管控缺失等多重因素叠加导致。
本文将从工业化量产全流程视角，系统拆解BGA焊接核心技术要点，涵盖难点解析、设计规范、设备选型、工艺管控、缺陷解决、质量检测全体系内容。
一、BGA焊接为什么比普通SMT更困难？
1.1 隐藏焊点带来的检测难题
普通QFP等表面贴装器件引脚外露，焊接后可通过AOI、显微镜快速排查连锡、少锡、虚焊等常规缺陷，检测直观、容错率高。
而BGA芯片底部排布着数十至上千个微型锡球，所有焊点在回流焊中同步熔融成型，焊接完成后存在三大检测壁垒：
• 肉眼无法观测芯片内部焊点状态
• 常规AOI设备无法检测底部连接缺陷
• 部分隐性缺陷仅能通过X-Ray或破坏性截面分析发现
因此，BGA焊接的核心核心不在于“完成焊接”，而在于通过标准化设计与工艺管控，让焊接过程稳定、可重复、可追溯。行业核心准则：BGA焊接可靠性，优先取决于前期设计与过程管控，而非单纯的操作技巧。
1.2 材料热膨胀差异引发长期可靠性风险
芯片与PCB基板的热膨胀系数（CTE）差异，是导致BGA焊点长期失效的核心隐患，直接影响产品使用寿命。
核心材料参数差异：
• 硅芯片CTE：2～3 ppm/℃
• FR-4 PCB基板CTE：14～18 ppm/℃
设备在日常开机升温、关机降温、高低温循环工况下，芯片与PCB会产生不同步的热胀冷缩，长期循环受力后，BGA焊点易出现疲劳裂纹、焊点断裂、间歇性接触不良等隐性故障。
因此，高可靠性产品的BGA工艺，必须配套温度循环、跌落、振动、截面分析等可靠性测试，验证焊点长期稳定性。
二、量产场景下的BGA焊接工艺体系
规模化量产的BGA焊接，核心目标不是完成单颗芯片焊接，而是实现批量产品质量一致性、工艺稳定性与长期可靠性，完全依托标准化流程管控，杜绝人工操作差异带来的质量波动。
2.1 批量生产核心要求与标准流程
量产管控核心：保障每一片PCB的BGA焊接参数、焊接效果高度统一，核心生产流程如下：
1. PCB来料外观、平整度、焊盘质量检查
2. 锡膏精准印刷
3. SPI锡膏检测（管控锡膏量、偏移、缺陷）
4. 高精度BGA芯片贴装
5. 恒温回流焊成型
6. AOI外观检测+X-Ray内部焊点检测
7. 整机功能测试与可靠性抽检
量产核心管控指标：稳定的焊接良率、宽松可控的工艺窗口、全工序缺陷可追溯。自动化SMT产线可彻底消除人工操作、温度、锡膏用量等不稳定因素，是批量BGA焊接的主流方案。
三、BGA焊接前的DFM设计审查：决定焊接成功率的关键
多数BGA焊接良率低、缺陷频发的问题，根源并非焊接工艺参数不当，而是PCB设计阶段存在先天缺陷。不合理的BGA封装设计，后续再成熟的焊接工艺也无法完全弥补，因此投产前的DFM专项审查至关重要。
3.1 BGA焊盘设计：NSMD与SMD选型规范
BGA焊盘分为NSMD（非阻焊层定义）和SMD（阻焊层定义）两种主流设计，适配不同场景，无绝对优劣，需结合需求选型。
NSMD（非阻焊层定义焊盘）
核心特点：阻焊开口尺寸大于铜焊盘，焊料直接与铜面接触，焊点有效连接面积更大。
核心优势：焊点机械强度高、应力分布均匀、抗疲劳性能优异，适配高密度、高可靠性BGA场景，是目前高端产品主流选型。
SMD（阻焊层定义焊盘）
核心特点：阻焊层覆盖部分铜焊盘边缘，焊盘有效尺寸由阻焊开口决定。
核心优势：可小幅提升焊盘机械固定能力。
核心弊端：受PCB制造公差影响大，阻焊、钻孔偏差易导致焊盘尺寸不一、焊点高度不均，引发局部应力集中、虚焊等问题。
选型原则：结合芯片原厂封装规范、PCB厂商制造能力、产品可靠性等级综合选择。
3.2 Via-in-Pad盘中孔处理：高密度BGA的核心管控点
高密度BGA区域普遍采用盘中孔（Via-in-Pad）设计，若未做规范处理，回流焊阶段会引发多重焊接隐患：
常见失效问题
• 焊料流失：液态焊料受毛细作用流入过孔，导致焊盘锡量不足、焊点高度偏低，诱发虚焊
• 共面性变差：各焊盘锡量差异，造成芯片局部悬空、焊点受力不均
• 内层短路风险：焊料渗入过孔，易引发内层线路短路
标准解决方案
主流处理工艺：树脂塞孔、电镀填孔、VIPPO镀覆盘中孔。具体方案根据BGA间距、PCB层数、信号密度、成本预算选型。其中0.4mm小间距BGA需严格采用高阶填孔工艺，0.8mm以上间距BGA设计容错空间更大。
3.3 阻焊开口与制造公差控制
小间距BGA（0.4mm pitch及以下）工艺窗口极窄，阻焊偏移、钻孔偏差、印刷偏移等微小公差，都会直接引发少锡、桥连、焊点偏移等缺陷。
设计阶段管控要点：
• 严格遵循PCB厂商DFM设计规则
• 对BGA核心区域做专项公差核查
• 匹配厂商最小线宽、线距、开孔加工能力
四、量产线设备配置与焊料选型
BGA焊接质量高度依赖产线设备精度与焊料适配性，一套标准化、高精度的SMT产线配置+合理的焊料选型，是稳定量产良率的硬件基础。
4.1 量产SMT产线核心工序与管控重点
完整BGA量产产线需覆盖印刷、检测、贴片、回流、复检全流程，各工序核心管控点如下：
1. 锡膏印刷
管控核心：锡膏厚度均匀性、钢网开口适配性、印刷压力、印刷速度，从源头控制锡膏量偏差。
2. SPI锡膏检测
检测核心：少锡、多锡、印刷偏移、锡膏体积异常，提前拦截印刷缺陷，避免不良品流入后续工序。
3. 高精度贴片
管控核心：芯片贴装对位精度、贴装压力，杜绝贴装偏移、压伤焊盘等问题。
4. 回流焊
管控核心：升温斜率、恒温时间、峰值温度、冷却速率，保证焊料充分熔融、助焊剂有效活化。
5. X-Ray检测
检测核心：内部焊点成型状态、焊点空洞占比、焊球偏移、桥连缺陷，实现隐性缺陷全覆盖检测。
4.2 有铅与无铅焊料工艺区别及选型
不同焊料的熔点、工艺窗口、适配场景差异显著，直接决定回流工艺参数与产品可靠性，主流焊料对比如下：
焊料类型 | 熔点 | 适配场景 |
Sn63Pb37（有铅） | 183℃ | 高端高可靠性特种产品 |
SAC305（无铅） | 217-220℃ | 民用、工业主流量产（RoHS合规） |
低α焊料 | 约217℃ | 服务器、存储等高可靠设备 |
目前行业主流为SAC305无铅焊料，合规性、工艺成熟度、供应链优势突出。相较于有铅焊料，其熔点更高、工艺窗口更窄，对回流温度曲线的精度管控要求更严苛。
五、量产工艺管控与标准化返修流程
即使成熟量产线，仍会因锡膏异常、贴装偏差、温度波动、PCB隐患等出现BGA焊接缺陷。量产返修并非简单加热重焊，而是一套标准化、防损伤的闭环工艺。
5.1 BGA量产返修标准流程
1. 缺陷精准确认：通过AOI、X-Ray、功能测试定位缺陷类型（虚焊、空洞、桥连等）与具体位置
2. 可控拆卸芯片：采用上热+下预热双温区加热，严控升温速率与加热时长，避免PCB分层、焊盘脱落、周边器件烫伤
3. 焊盘清洁处理：彻底清理残锡、助焊剂残留、表面氧化物，逐一检查焊盘完整性，排查焊盘脱落、损伤问题
4. 芯片翻新/更换：完好芯片重新植球备用，损伤芯片直接更换全新物料
5. 二次回流与验证：精准贴装后回流焊接，通过X-Ray+电性能双重测试，确认返修合格
5.2 X-Ray检测核心判定标准
X-Ray是BGA量产唯一高效的非破坏性内部检测手段，可直观排查各类隐性焊点缺陷，常见异常及成因如下：
• 焊点空洞：核心成因是助焊剂挥发气体无法排出、回流曲线不匹配、锡膏氧化；少量空洞为行业允许范围，超标空洞需优化工艺
• 焊球偏移：多由贴装对位误差、回流高温器件移位导致，可通过提升贴片精度、优化钢网、管控锡膏量改善
• 焊点桥连：核心诱因是锡膏过量、钢网开口过大、焊盘间距设计不合理
5.3 枕头效应（HIP）深度解析
枕头效应（Head-in-Pillow）是BGA最隐蔽、最难排查的隐性缺陷，表现为BGA锡球与PCB焊盘锡膏分别熔融，但未形成冶金结合，仅为物理贴合，后期极易出现间歇性失效。
核心成因
• 物料氧化：锡球、焊盘表面氧化，炉内氧含量过高，阻碍焊料融合
• 曲线异常：回流恒温时间不足，助焊剂未充分活化，无法破除氧化膜
• 基板翘曲：高温回流过程中PCB、BGA基板动态变形，导致焊球与焊膏分离
改善方案
• 规范物料储存，严控温湿度，避免芯片、PCB氧化受潮
• 优化回流温度曲线，保证助焊剂充分活化、熔融浸润
• 管控基板平整度，降低高温翘曲变形量
六、BGA焊接常见缺陷成因与完整解决方案
6.1 虚焊缺陷
虚焊是BGA量产最高发缺陷，隐蔽性强、返工率高，核心成因与改善方案如下：
核心成因 | 缺陷表现 | 改善方式 |
回流温度不足 | 焊料未完全熔融，浸润性差 | 优化回流曲线，匹配焊料熔点，保证峰值温度与恒温时长 |
物料氧化/污染 | 焊料润湿不良，焊点成型异常 | 管控车间温湿度，规范物料防潮存储，杜绝焊盘、锡球氧化污染 |
锡膏失效 | 锡膏干燥、活性不足，印刷不均匀 | 严格管控锡膏冷藏、解冻、使用时效，定期更换新鲜锡膏 |
6.2 桥连缺陷
焊点桥连主要是相邻焊盘锡膏过量粘连导致，核心诱因集中在印刷工序：
改善方案：优化钢网开口尺寸与厚度、调整印刷压力与速度、管控单盘锡膏用量、提升印刷对位精度，从源头杜绝锡膏溢出粘连。
6.3 爆米花效应
该缺陷针对湿敏BGA器件，器件存储过程吸附的水汽，在高温回流时瞬间膨胀，导致芯片封装开裂、内部分层、焊点损伤。
预防方案：严格执行器件真空包装存储规范、实时监控车间温湿度、超期存放器件投产前按标准烘烤除湿。
6.4 焊盘脱落
多次回流、返修热冲击过大、操作不当，会导致PCB铜箔与基材剥离，造成焊盘脱落（Lifted Pad）。
处理方案：非关键单点焊盘脱落可通过飞线修复；高速信号、多点位焊盘损伤，建议直接更换PCB，保障产品可靠性。
七、总结：BGA焊接可靠性源于全流程闭环管控
BGA焊接绝非简单的高温熔接工艺，其核心竞争力在于全流程标准化、前置化质量管控，任何环节的疏漏都会引发批量质量风险。完整管控体系可分为四大阶段：
1. 设计阶段（源头防控）
匹配工艺能力的焊盘设计、规范化盘中孔处理、严控PCB制造公差、完成DFM可制造性专项审核。
2. 量产阶段（过程稳控）
稳定锡膏印刷精度、保障贴片对位准确性、精准管控回流温度曲线、规范物料防潮防氧化存储。
3. 检测阶段（缺陷拦截）
依托SPI、AOI、X-Ray实现全维度检测，完成缺陷根因分析与闭环改善，搭配功能测试验证焊接可靠性。
4. 返修阶段（风险管控）
标准化返修控温、保护焊盘完整性，规范芯片植球与复检流程，严格管控产品返修次数，避免可靠性降级。
对于高密度PCB、FPGA/GPU/CPU高端封装、工业控制、服务器等高可靠场景，必须在设计初期介入DFM审核，从源头规避焊接隐患，才能持续保障量产良率与产品全生命周期稳定性。
