金属芯 PCB 选型设计全指南：从项目评估到量产落地的实操手册

对于 PCB 设计工程师、硬件研发人员而言，大功率项目的热失控问题，始终是决定产品可靠性与寿命的核心瓶颈之一。而金属芯 PCB（MCPCB，绝缘金属基板）作为替代传统 FR-4 的高散热解决方案，已成为 LED 照明、汽车电子、新能源、工业电源等领域的主流选择。本文摒弃空泛的百科式科普，完全围绕大功率项目的全流程工作流，为你提供从项目评估、量化选型、设计实操到量产对接的可落地指南，所有内容均来自量产项目实测经验，帮你避开行业内绝大多数工程师都踩过的常见坑。

一、先做决策判断：你的项目到底需不需要用金属芯 PCB？

很多工程师在项目初期就陷入 “铝基还是铜基” 的选型纠结，却忽略了核心前提：你的项目，到底有没有必要用金属芯 PCB？我们整理了 3 个核心决策阈值，帮你快速判断，避免无意义的成本浪费。

1. 热耗阈值：单颗器件功率≥5W，或板级整体功率密度≥0.5W/cm²，此时 FR-4 的天然散热能力已无法满足热扩散需求，建议考虑高散热基板方案；

2. 结温阈值：器件工作结温要求≤105℃，且产品为密闭设计、无外置散热风扇，无法通过空气对流实现有效散热；

3. 可靠性阈值：产品需要通过 - 40℃~125℃高低温循环测试，或应用于汽车电子、工业控制等对寿命、稳定性有严苛要求的场景。

避坑红线与行业经验

不要陷入 “散热越好越安全” 的误区，低功率消费级项目盲目选用金属芯 PCB，会导致基板成本上升 30% 以上，同时失去 FR-4 的多层布线灵活性。
在实际操作中，我们遇到过大量客户案例：3W 以内的室内 LED 灯板非要选用铜基板，最终不仅成本超标，还因铜基板折弯性能差导致结构装配出现问题。常规中低功率项目，只要热耗未超过上述阈值，FR-4 搭配合理的热过孔设计完全可以满足需求。

二、量化选型指南：金属芯 PCB 的基材与介质层怎么选才不踩坑？

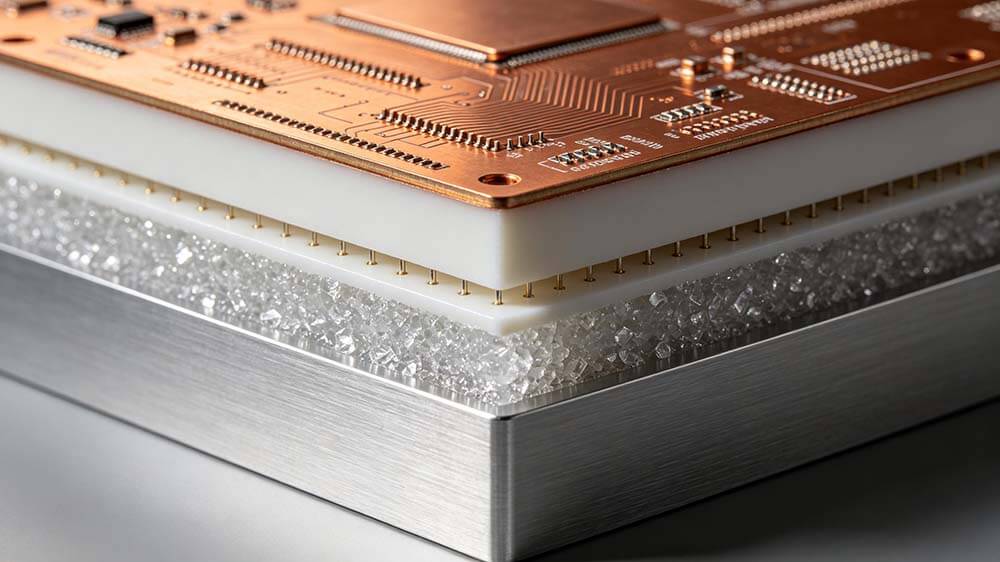

关于金属芯 PCB选型，行业内绝大多数工程师都容易踩的一个核心误区：只关注金属基材的导热率，却忽略了绝缘介质层的决定性作用。实测数据显示，常规单面非热电分离结构的金属芯 PCB，整体散热性能 80% 由介质层决定，仅 20% 来自金属基材。因此建议选型顺序为：先定介质层，再选金属基材，最后确认结构方案。

1. 绝缘介质层选型（核心优先级）

不用被厂家的宣传话术迷惑，选型只看 3 个核心参数，按需匹配即可：

• 导热率：通用场景选用 1-2W/m・K，中高功率场景选用 2-3W/m・K，超高功率场景选用≥3W/m・K；

• 击穿电压：常规场景要求≥2KV，高压场景要求≥5KV；

• 厚度：常规选用 75-100μm，优先选择薄介质层实现更低热阻，前提是满足耐压安全要求。

2. 金属基材量化选型

3. 结构选型建议

• 单面金属芯 PCB：优先选择，成本低、量产良率高，可满足 90% 的常规应用场景；

• 双面 / 多层金属芯 PCB：仅在有硬性布线密度要求时选用，成本是单面的 2-3 倍，加工周期更长，且需额外管控层间绝缘可靠性。

避坑红线与行业经验

不要盲目追求高导热率介质层，1W/m・K 与 3W/m・K 的介质层，成本相差 2 倍以上，但在低功率场景下，器件结温差异不超过 5℃，完全没有必要额外投入。
这种情况通常发生在入行时间较短的工程师身上：只看金属基材的导热率，默认铜基一定比铝基好，却忽略了介质层的热阻占比。我们实测验证过，采用 2W/m・K 介质层的铝基板，比采用 0.8W/m・K 介质层的铜基板，散热效果还要好 15%，成本却低了 40%。

三、设计实操规范：金属芯 PCB 热设计全流程避坑清单

金属芯 PCB的设计核心，是打造 “最短热传导路径”，所有设计规则都要围绕这个核心展开。我们整理了一套可直接落地的设计核查清单，帮你规避绝大多数设计隐患。

1. 器件布局：大功率发热器件优先布局在基板中心区域，均匀分布，避免边缘布局导致的热集中；同时远离热敏感器件，杜绝热串扰；

2. 焊盘设计：发热器件的散热焊盘尽可能做大，不建议用走线打断热传导路径，确保热量可直接向下传导至金属基层；

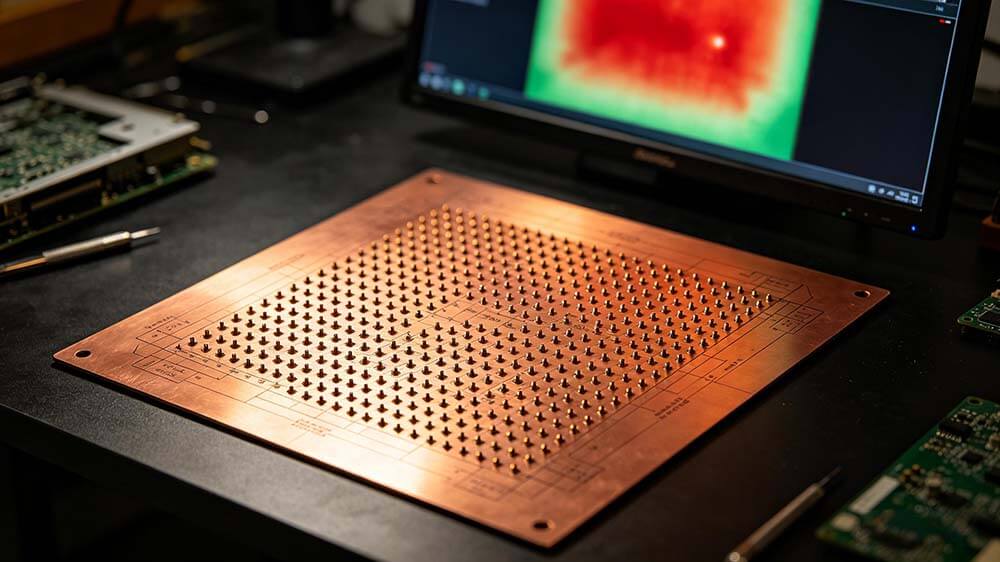

3. 热过孔设计：优先采用 “多而密” 的设计方案，常规 1-2oz 铜箔场景推荐孔径 0.3-0.5mm，孔间距 1-1.5mm，散热焊盘上的热过孔覆盖占比≥30%；热过孔建议做树脂塞孔 + 盖油处理，避免焊接时出现藏锡、虚焊问题；

4. 走线设计：大电流走线的宽度、厚度需要匹配载流要求，避免锐角拐弯，减少电流集中与局部发热；不建议在发热器件的散热焊盘下方布置信号线，避免打断热传导路径，同时防止高温导致的信号完整性问题；

5. 接地设计：金属基层建议做多点可靠接地，接地孔数量不少于 3 个，均匀分布在基板上，既可以实现电磁屏蔽提升 EMC 性能，也能避免静电积累、耐压不足等问题。

行业实操经验

我们帮大量客户优化过金属芯 PCB设计方案，最常见的问题之一就是热过孔设计不足：很多工程师只在散热焊盘上打 2-3 个大孔径过孔，散热效果远不如 10 个以上的小孔径过孔。在原设计热过孔严重不足的场景下，仅优化热过孔设计，就能让器件结温平均降低 10-15℃，无需更换基材即可解决热失控问题。

四、量产对接要点：如何跟工厂明确工艺要求，保障量产良率？

金属芯 PCB的量产良率，80% 取决于前期工艺细节的沟通确认。很多设计文件完全合规的板子，最终量产出问题，都是因为没有和工厂明确核心工艺要求。这里整理了 4 个建议和工厂重点明确的核心工艺控制点：

1. 压合工艺要求：建议明确要求采用阶梯升温、分步升压的压合工艺，可要求工厂提供标准压合曲线，规避压合过程中出现分层、气泡、介质层厚度不均的问题；

2. 钻孔工艺要求：明确要求工厂使用金刚石涂层的专用钻头，同时给出钻孔转速、进给速度的参考范围，避免孔壁粗糙、毛刺、孔径偏差等问题；

3. 蚀刻工艺要求：针对 2oz 及以上的厚铜箔，建议要求工厂采用二次蚀刻工艺，明确线宽公差范围，避免侧蚀导致的线宽不足、载流能力下降；

4. 出厂测试要求：建议要求工厂做全板耐压测试，导热率抽样测试，有高可靠性要求的项目，可追加高低温循环测试。

五、可靠性保障：金属芯 PCB 常见失效模式与根因排查

金属芯 PCB的失效，绝大多数都不是突发问题，而是前期选型、设计、量产工艺中的隐患导致的。我们整理了行业最常见的 4 种失效模式、核心根因与排查方向，帮你提前规避风险。

六、真实项目落地案例：实测优化数据参考

案例 1：新能源汽车 OBC 车载充电机项目

• 原方案：FR-4 PCB + 外置散热器，IGBT 模块工作结温 118℃，超出车规级温度要求，且整机体积过大

• 优化方案：6063 铝基金属芯 PCB，搭配 2.5W/m・K 高导热介质层，优化热过孔设计与器件布局

• 实测结果：同散热效率标准下，IGBT 模块工作结温降至 92℃，散热器体积缩小 40%，完全满足车规级高低温循环可靠性要求

案例 2：户外 200W 高杆灯项目

• 原方案：1060 纯铝基板，搭配 1W/m・K 介质层，LED 灯珠工作结温 115℃，光衰严重，L70 标准下使用寿命不足 10000 小时

• 优化方案：3003 铝基板，搭配 2W/m・K 介质层，优化热过孔设计与器件布局

• 实测结果：LED 灯珠工作结温降至 78℃，L70 标准下使用寿命提升至 50000 小时以上，综合成本仅上升 8%
