透明电路板 SMT 焊接注意事项

透明电路板 SMT 焊接注意事项与普通 FR4 硬板差异极大，核心原因在于 PET、PI 等透明高分子基材的热稳定性远低于环氧树脂玻纤板，常规 SAC305 无铅回流焊的高温会直接导致基材收缩变形、发黄起泡，甚至透明导电层脱落。对于 LED 显示、触控面板、光学传感器等透明电路产品，焊接工艺不仅要保证焊点可靠，还要严格保护光学透光性能，是 SMT 制程中难度较高的细分场景。

一、透明电路板焊接的核心难点与基材特性差异

1.1 PET 与 PI 透明基材的耐温极限对比

透明电路板主流基材分为两类，二者耐温性能天差地别，直接决定了焊接工艺路线的选择。

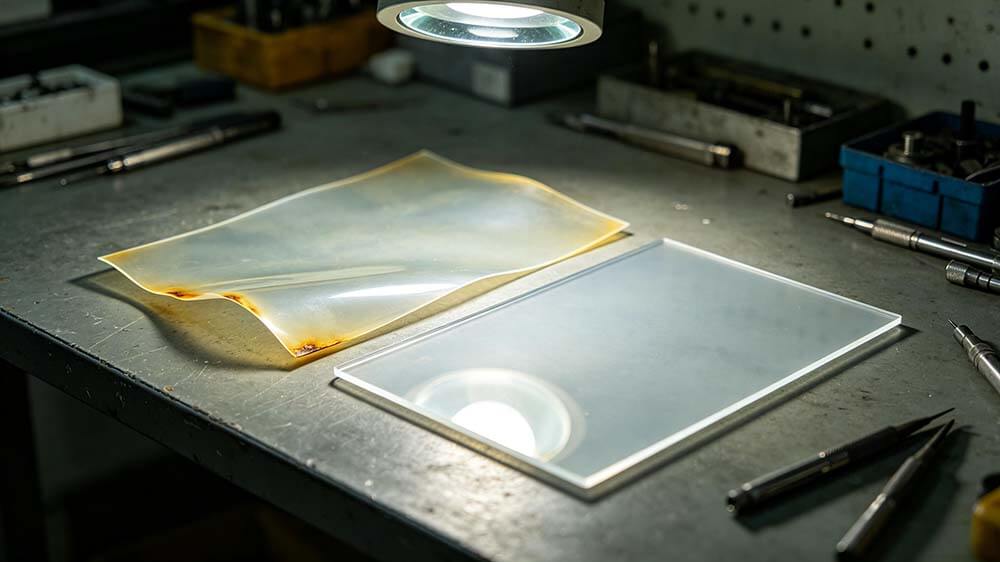

PET 基材成本低、透光率高，但热稳定性极差，玻璃化转变温度仅 70-80℃，虽然结晶熔点在 250℃左右，但远低于熔点的温度就会发生严重软化、收缩、发黄和变形，常规无铅回流焊的峰值温度会直接造成基材严重翘曲、表面结晶发白，完全无法承受标准 SMT 工艺。这种情况通常发生在新产品导入阶段，很多工程师直接套用普通 FPC 的焊接参数，导致整批 PET 透明板报废。

PI 基材耐温性能优异，玻璃化温度超过 300℃，可承受多次标准回流焊，但价格是 PET 的 3-5 倍，且透光率略低于 PET，多用于对可靠性要求高的高端透明电子设备。需要注意的是，即使是 PI 基材，其透明导电层（如 ITO、银纳米线）的附着力也远低于铜箔，高温下仍存在线路脱落风险。

1.2 透明电路板焊接区别于普通 FR4 的三大核心挑战

与常规 FR4 电路板焊接相比，透明电路板有三个独有的工艺难点，也是良率失控的主要来源：
第一是热变形控制。透明基材普遍较薄（多为 0.1-0.3mm），CTE（热膨胀系数）远高于 FR4，受热后翘曲变形量是普通硬板的数倍，极易造成元件偏移、焊盘脱开。
第二是光学性能保护。透明区域的透光率是核心指标，助焊剂残留、高温发黄、表面划伤都会直接导致产品报废，而普通电路板不存在光学要求。
第三是导电层附着力弱。透明导电膜多为真空沉积而成，与基材的结合力远低于压延铜箔，焊接温度过高或加热时间过长，都会导致线路起泡、脱落，造成开路。

二、焊前准备：材料选型与预处理规范

2.1 焊膏选型：低温锡膏的适配场景与可靠性权衡

透明电路板焊接的第一原则是：在满足可靠性的前提下，使用尽可能低的焊接温度。因此焊膏选型直接决定工艺成败。

PET 基材必须选用 Sn-Bi 系列低温锡膏，熔点约 138-145℃，峰值温度视具体 PET 等级和焊膏配方调整，优先控制在 150-170℃，才能保证基材不变形。但低温焊料也有明显短板：焊点机械强度显著低于 SAC305，抗跌落、抗振动性能较差，且低温焊点易产生晶须，对于有高可靠性要求的产品，需要提前做跌落测试、温度循环测试验证。

PI 基材可选用中温锡膏（熔点 170-180℃）或标准 SAC305 无铅锡膏，前者对导电层更友好，后者可靠性更高，需根据产品的可靠性要求与导电层类型综合选择。在实际操作中，银纳米线透明线路建议用中温锡膏，降低线路脱落风险；如果是铜基透明线路，可选用标准无铅锡膏。

2.2 载具与固定方案：解决薄板翘曲与偏移问题

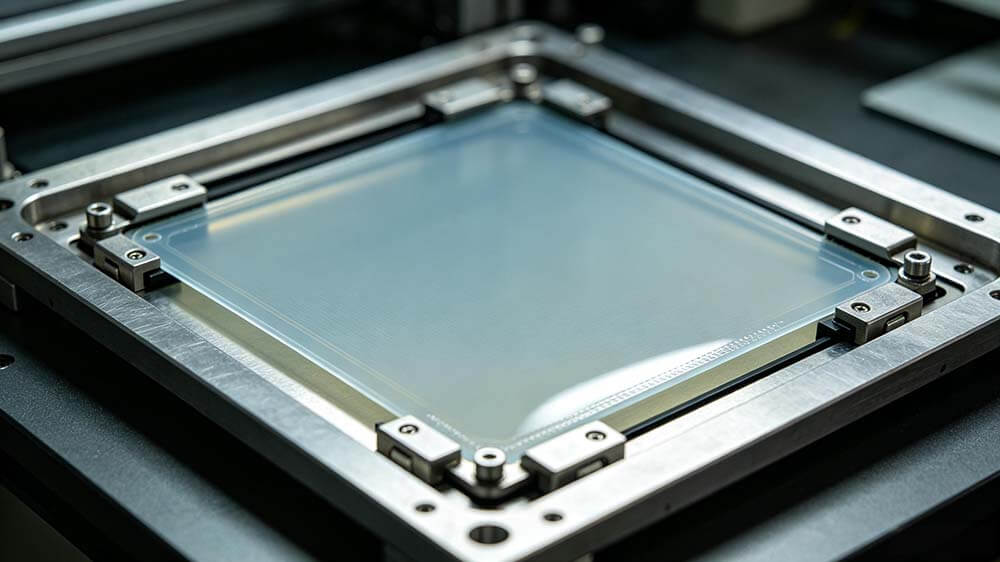

透明电路板厚度普遍在 0.3mm 以下，直接过回流焊会严重翘曲，导致元件移位、焊锡桥连，必须使用专用载具固定。

常用方案是采用合成石或铝合金托盘，在对应 PCB 的位置加工出定位凹槽，深度与板厚一致，将透明板嵌入槽内，四周用耐高温胶带（推荐聚酰亚胺胶带）固定边角，注意胶带不可贴到焊盘或透明光学区域。对于双面焊接的透明板，载具底部要对应元件位置做镂空避空，防止二次回流时元件碰掉。

为什么不直接用高温胶带整张固定？因为胶带覆盖区域会受热不均，且胶带残胶会污染透明面，影响透光率，仅固定边角是兼顾平整度与洁净度的最优解。

2.3 焊前烘烤：透明基材吸湿排气的预处理要求

PET 和 PI 基材都有一定吸湿性，存放时间超过 72 小时的透明板，焊接前必须进行烘烤除湿。否则高温下基材内部水汽急剧膨胀，会造成基材分层起泡、透明导电层鼓包脱落。

标准烘烤参数为：PET 基材 60℃烘烤 2-4 小时，PI 基材 100-120℃烘烤 1-2 小时，烘烤需在洁净的鼓风干燥箱中进行，板材之间用隔纸隔开，避免划伤透明面。烘烤完成后需在 2 小时内完成焊接，防止再次吸湿。

三、回流焊温度曲线定制与参数设置

3.1 PET 透明板低温焊接标准温度曲线

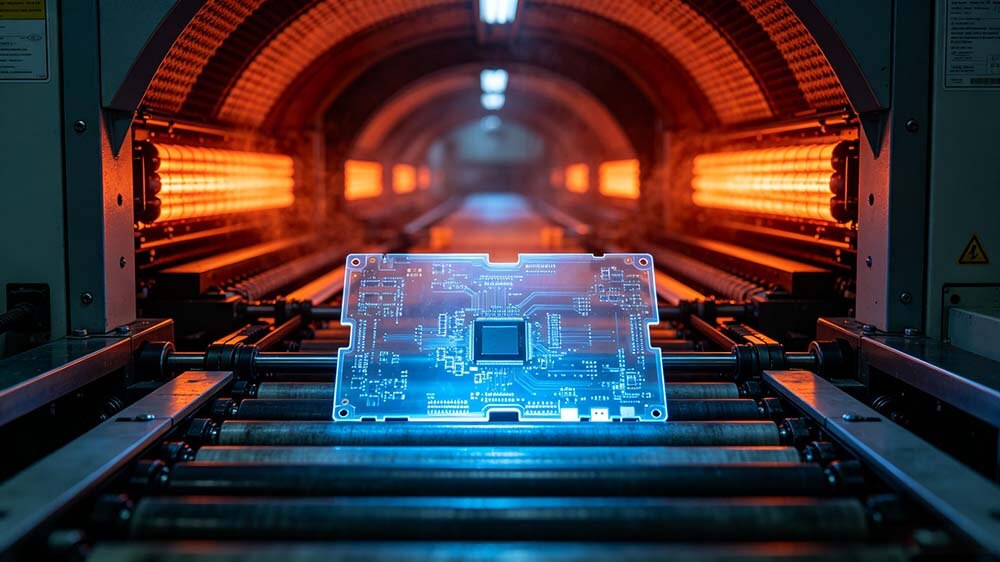

PET 基材的温度曲线必须严格控制峰值与高温时长，核心原则是 "慢升温、低峰值、短时间、缓冷却"。

推荐的 Sn-Bi 低温锡膏曲线参数如下：预热区升温斜率控制在 1.0-1.5℃/ 秒，从室温升至 120℃，时间约 60-90 秒，缓慢升温避免热冲击导致的基材收缩；恒温区维持 120-130℃，时间 40-60 秒，让助焊剂充分挥发；回流区峰值温度设置为 165-175℃，视具体 PET 等级和焊膏调整，优先控制在 150-170℃区间，熔点以上时间控制在 30-45 秒，尽可能缩短高温停留时间；冷却区速率控制在 2-3℃/ 秒，缓慢冷却减少焊点内应力，同时降低基材收缩变形。

3.2 PI 透明板中温焊接参数优化方案

PI 基材耐温性好，工艺窗口更宽，但仍需针对透明导电层做优化，不可直接套用普通 FPC 的高温曲线。

使用中温锡膏时，峰值温度设置为 200-210℃，熔点以上时间 40-60 秒；使用 SAC305 无铅锡膏时，峰值温度建议控制在 235-240℃，比常规硬板低 5-10℃，熔点以上时间控制在 30-45 秒，减少导电层的热负荷。预热升温斜率同样建议不超过 2℃/ 秒，降低 CTE 不匹配带来的应力。

3.3 风机与链速调整：减少热冲击与元件偏移

透明薄板的热风对流参数也需要专门调整，不能使用常规硬板的参数。

回流焊风机转速建议降至 60%-70%，风速过大会吹飞 0402 及以下的微型元件，也会加剧板面温度不均导致的翘曲。链速根据温区数量调整，确保总加热时间符合曲线要求，同时保证板面受热均匀。对于尺寸较大的透明板，建议在进板时加导向条，防止板边受热不均变形卡板。

四、焊接过程中的光学与基材保护要点

4.1 透明区域的助焊剂污染防护

透明电路板的光学区域一旦被助焊剂残留污染，后续清洗难度极大，甚至会直接影响透光率，焊前就要做好防护。

优先选用免清洗型低残留焊膏，助焊剂固体含量控制在 10% 以内，减少残留量。如果产品有非焊接的高透光学区，建议在焊前贴耐高温保护膜，焊接完成后再撕掉，从根源上避免污染。需要清洗时，不可使用强极性溶剂擦拭，避免腐蚀透明导电层，应选用异丙醇搭配无尘布轻轻蘸擦，不可用力摩擦。

4.2 避免基材发黄、起泡、收缩的温度管控

透明基材发黄、收缩是最常见的外观报废原因，本质都是温度超标或受热不均。

除了严格控制峰值温度与高温时长，还要特别注意炉温均匀性，同一板面温差需控制在 ±5℃以内，局部过热会造成区域性发黄。对于 PET 基材，即使温度没到熔点，长时间处于 150℃以上也会逐渐变黄，因此恒温区温度和时间都要严格卡下限。

为什么同样的温度曲线，有的批次发黄有的不发黄？这种情况通常发生在夏季，环境温度高会导致实际峰值温度比设定值偏高，换季节时必须重新校准炉温曲线，不能一直沿用固定参数。

4.3 透明导电线路附着力保护注意事项

透明导电层与基材的结合力是工艺管控的重点，焊接热应力是导致线路脱落的主要诱因。

首先要控制升温与冷却速率，骤冷骤热产生的热应力会直接拉脱导电层。其次，焊盘设计时建议加泪滴结构，分散焊点的应力，减少弯折或热胀冷缩时的线路断裂风险。另外，不可在焊接后立即弯折透明板，需待完全冷却至室温后再进行后续组装，高温下基材变软，线路极易被拉脱。

五、常见焊接缺陷排查与解决

5.1 透明电路板专属缺陷：发黄、起泡、线路脱落

这三类缺陷是透明板独有的，普通 SMT 工艺中不会出现，排查逻辑也完全不同。

• 基材发黄：首要原因是峰值温度超标或高温时间过长，其次是助焊剂残留碳化。解决方法是降低峰值温度 5-10℃，缩短熔点以上时间，更换低残留焊膏。

• 基材起泡 / 分层：核心原因是基材吸湿未充分烘烤，其次是升温速率过快水汽来不及排出。解决方法是严格执行焊前烘烤，降低预热区升温斜率，延长恒温时间让水汽缓慢释放。

• 导电层脱落：原因包括温度过高、加热时间过长、冷却太快、焊盘应力集中。解决方法是降低焊接峰值温度，缩短回流时间，减缓冷却速率，优化焊盘泪滴设计。

5.2 通用缺陷在透明板上的特殊处理逻辑

虚焊、桥连、元件偏移等通用 SMT 缺陷，在透明板上的排查优先级与普通硬板不同。

• 元件偏移：透明板首要排查载具固定是否牢固、板是否翘曲，其次才是贴装精度和焊膏印刷。普通硬板偏移多是贴装问题，透明板 90% 的偏移都源于受热翘曲。

• 虚焊：优先排查焊膏选型是否匹配，低温锡膏的润湿性本身比高温锡膏差，不能直接套用高温工艺的参数。其次检查温度曲线是否达到锡膏熔点要求，峰值温度偏低是常见诱因。

• 锡珠：透明板的锡珠问题更多与吸湿有关，基材排气会带出焊膏形成锡珠，充分烘烤可大幅减少锡珠不良，这一点与普通硬板的排查逻辑不同。

六、返修限制与替代方案

6.1 透明电路板返修的高报废风险说明

透明电路板的返修难度极高，一线产线的经验是：PET 透明板基本不具备返修价值，返修成功率不足 30%，PI 基材返修成功率也远低于普通硬板。

核心原因有三点：一是局部加热极易造成周边基材发黄变形，影响外观和光学性能；二是透明导电层附着力弱，返修加热很容易导致焊盘连带线路一起脱落，直接造成整块板报废；三是返修后的助焊剂残留很难清理，会污染透明光学区域。

因此，透明电路板的工艺思路应该是 "一次焊好，尽量不返修"，焊前充分验证参数，比事后返修划算得多。

6.2 可操作的返修操作规范与替代粘接方案

如果必须返修，需严格遵守以下规范，尽可能降低报废率：

1. 优先选用低温返修设备，如脉冲热压机或低温热风枪，温度设置比正常焊接低 10-15℃，尽可能缩短加热时间，单焊点加热不超过 3 秒；

2. 返修区域周边用耐高温胶带保护，防止热风烤黄相邻透明区域；

3. 不可用吸锡枪直接吸锡，负压很容易拉脱透明焊盘，应使用吸锡带轻轻沾走多余焊锡；

4. 返修后立即用冷风吹冷却，减少热传导对周边的影响。

对于可靠性要求不高的简单元件，也可考虑用导电银胶粘接替代焊接，固化温度低（80-120℃），不会损伤基材，只是导电性能和长期可靠性弱于焊接，需根据产品要求选择。

七、质量检验与可靠性验证

透明电路板的检验除了常规的焊点外观、电气导通测试，还要增加两项专属检验。

第一项是光学性能检测，用透光率仪检测透明区域的可见光透过率，确认焊接后无明显下降，同时目视检查无发黄、划痕、助焊剂残留等外观缺陷。
第二项是附着力验证，用 3M 胶带做焊盘拉拔测试，确认焊接后导电层无脱落，对于弯折使用的产品，还要补充弯折测试，验证焊点与线路的抗疲劳性能。

只有同时满足焊点可靠、光学达标、线路牢固三个条件，才算合格的透明电路板 SMT 成品。
