焊膏印刷良率上不去？从参数到管控的全流程优化方案

在 SMT 表面贴装制程中，焊膏印刷是决定最终焊接良率与产品可靠性的第一道核心工序。行业统计数据显示，在 PCB 与元器件来料合格的前提下，60%-70% 的焊接缺陷都源于焊膏印刷环节的质量失控。对于电路板行业工程师而言，吃透焊膏印刷的底层逻辑、掌握全场景参数优化方法，是提升量产良率、降低返工成本的核心能力。

一、焊膏印刷在 SMT 制程中的核心价值

1.1 印刷质量对焊接良率与产品可靠性的决定性影响

焊膏印刷的本质，是在极短的时间内，将精准体积的焊膏，以特定的形状、一致的厚度，准确转移到 PCB 的对应焊盘上。这一过程的微小偏差，都会引发后续连锁性的焊接缺陷：焊膏量不足会导致虚焊、开焊，焊膏过量会引发桥连、锡珠，印刷偏移会造成元件贴装偏位，而焊膏形状一致性差则会导致回流后焊点强度不均，影响产品的长期可靠性。

在实际量产中，这种影响会被批量放大。一条高速 SMT 产线每小时可印刷 800-1500 块标准尺寸 PCB，一旦印刷参数失控，会在短时间内产生大量不良品，不仅造成材料与工时的浪费，还可能导致批次性的质量事故。这也是为什么行业内普遍认为，管控好焊膏印刷环节，就解决了 SMT 制程中大半的质量问题。

1.2 焊膏印刷的核心工艺目标与评价维度

理想的焊膏印刷，核心要实现两大目标：一是 “位置准”，焊膏图形与焊盘完全对齐，无偏移、无溢散；二是 “量一致”，所有焊盘上的焊膏厚度、体积均匀一致，符合设计要求。

基于这两大目标，行业内通用的评价维度包括：焊膏厚度偏差、焊盘焊膏体积一致性、印刷偏移量、缺陷率（桥连、漏印、少锡、拉尖等），高端制程还会加入焊膏形状保形性、连续印刷稳定性等评价指标，确保大批量生产中的质量可控。

二、焊膏印刷的核心要素与底层逻辑

2.1 焊膏材料：流变学特性与场景化选型匹配

焊膏并非简单的锡粉与助焊剂的混合物，而是具备特定触变性的非牛顿流体，其流变学特性直接决定了印刷效果。焊膏的核心成分包括 85%-90% 质量占比的焊锡合金粉末，以及 10%-15% 的助焊剂载体，其中助焊剂决定了焊膏的粘度、触变性、滚动性与转移性。

在实际选型中，核心要匹配三个关键参数：

• 合金成分：常规消费电子选用 SAC305 无铅焊膏，车规等高可靠性产品可选用添加 0.3%-0.5% 锑（Sb）的 SAC305 改性焊膏，低温场景选用 SnBi 系列焊膏，不同合金对应的印刷参数需同步调整；

• 颗粒度类型：常规元件选用 Type3 型焊膏（25-45μm），0.4mm pitch 以下细间距元件选用 Type4 型（20-38μm），01005 等超细间距元件需选用 Type5 型（15-25μm），颗粒度不匹配会直接导致钢网开孔堵塞、焊膏填充不足；

• 粘度：常规印刷场景选用 150-250Pa・s 粘度的焊膏，高速印刷场景需选用低粘度高触变性焊膏，细间距场景需选用中高粘度焊膏，避免印刷后塌落。

这种情况通常发生在新产线换型时，很多工程师只关注焊膏的合金成分，忽略了颗粒度与粘度和钢网开孔的匹配，导致连续印刷时良率波动极大，这也是量产中最常见的选型误区。

2.2 钢网设计：焊膏沉积量控制的核心基础

钢网是控制焊膏沉积量的 “模具”，其设计的合理性，决定了焊膏印刷的上限。行业内通用的 IPC-7525《焊膏印刷模板设计指南》标准，明确了不同元件类型的钢网设计规范。

核心设计要点包括：

• 厚度选择：钢网厚度与元件最小引脚间距强相关，1.27mm 以上宽间距元件选用 0.15-0.20mm 厚度，0.8-1.27mm 常规间距元件选用 0.12-0.15mm 厚度，0.3-0.8mm 细间距元件选用 0.08-0.12mm 厚度，0.3mm pitch 以下超细间距元件需选用 0.05-0.08mm 超薄钢网；

• 开口设计：常规元件开口与焊盘尺寸比例为 0.9-1.0:1，细间距元件需做 5%-10% 的内缩处理，避免焊膏溢散引发桥连；BGA、QFP 等元件需采用梯形开口设计，提升脱模效果；

• 加工工艺：常规场景选用激光切割钢网，细间距高密度场景需选用电铸钢网，确保开孔内壁光滑无毛刺，提升焊膏填充与脱模一致性。

为什么要做开口内缩？核心原因是无铅焊膏的流动性比传统锡铅焊膏更强，回流后铺展面积更大，提前内缩可以预留铺展空间，从根源上杜绝桥连风险，这也是无铅焊膏印刷工艺中最基础也最关键的设计调整。

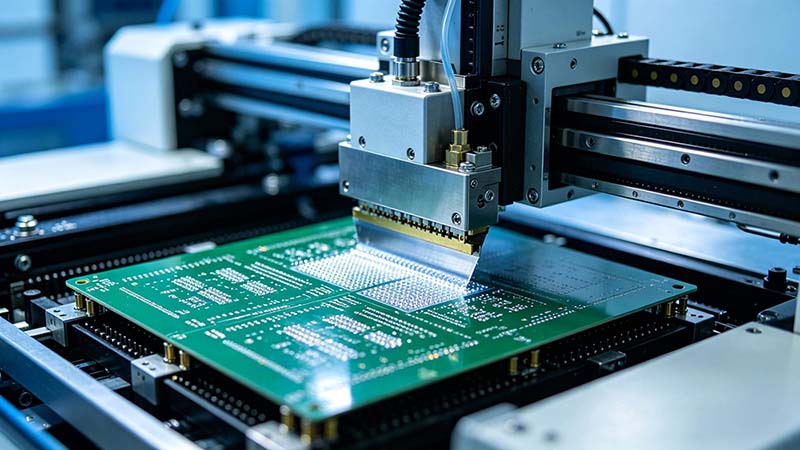

2.3 刮刀系统：焊膏填充与转移的动力控制

刮刀是推动焊膏在钢网表面滚动、完成开孔填充的核心部件，其参数设置直接决定了焊膏的填充效果。核心控制参数包括压力、速度、角度，三者存在强联动关系，需协同调整，而非单独设置。

• 刮刀压力：核心优化原则是 “以刚好刮净钢网表面的焊膏” 为基准，行业通用标准为刮刀长度每 100mm 施加 10-20N 压力，常规场景整体压力设置范围为 30-100N，需根据钢网厚度、焊膏粘度同步调整，钢网越厚、焊膏粘度越高，所需压力越大；压力过小，钢网表面会残留焊膏，导致开孔填充不足，出现少锡、漏印；压力过大，会将焊膏挤压到钢网底部，引发桥连，还会加速钢网与刮刀的磨损。

• 印刷速度：与焊膏粘度呈反比，速度越快，焊膏受到的剪切时间越短，开孔填充越不充分。常规元件印刷速度设置为 30-60mm/s，0.4mm pitch 以下细间距元件需降至 10-30mm/s，01005 等超细间距元件需降至 5-15mm/s；

• 刮刀角度：常规自动印刷机设置为 45-60°，角度越小，向下的分力越大，焊膏填充性越好，但易污染钢网底面；细间距场景可适当降低角度至 45°，提升填充效果，常规场景选用 60°，平衡填充性与生产效率。

在实际操作中，很多工程师会陷入 “压力不够就加压力，填充不足就降速度” 的单点调整误区，正确的逻辑是：先固定刮刀角度，再以 “刮净钢网表面” 为标准调整压力，最后根据填充效果调整印刷速度，三者协同优化，这也是SMT 焊膏印刷参数优化的核心逻辑。

2.4 脱模工艺：焊膏成型一致性的关键环节

脱模是钢网与 PCB 分离的瞬间，也是决定焊膏最终成型效果的关键步骤，这个环节的参数设置不当，是导致拉尖、焊膏形状变形、体积一致性差的核心原因。

核心控制参数包括脱模速度、脱模距离、脱模延迟：

• 脱模速度：高端印刷机均支持分段脱模设置，初始 0.5-1.0mm 的分离距离内，需采用 0.1-0.5mm/s 的低速分离，确保焊膏完整从钢网开孔中脱离；完成初始分离后，可提升至 3-5mm/s 的高速，提升生产效率。很多产线为了提效，采用全程高速脱模，这会导致钢网与焊膏之间形成负压，造成焊膏拉尖、部分焊膏残留在开孔内，引发批量性的少锡不良；

• 脱模距离：需确保钢网完全脱离焊膏图形，常规设置为 3-5mm，需根据 PCB 尺寸、元件高度同步调整，避免脱模过程中刮蹭焊膏图形；

• 脱模延迟：对于超细间距、BGA 等场景，刮刀印刷完成后，可设置 0.1-0.3s 的延迟，让焊膏充分松弛、与焊盘充分贴合，再启动脱模，大幅提升脱模成功率。

三、全场景工艺参数联动优化方案

3.1 常规间距元件的标准参数组合与设置逻辑

对于 0603、0805 等常规间距元件，核心目标是平衡印刷质量与生产效率，推荐的标准参数组合如下：

3.2 细间距 / 超细间距元件的参数适配方案

对于 0.4mm pitch 以下 QFP、0201/01005 元件、BGA 封装等超细间距场景，核心目标是保证焊膏填充的完整性与成型一致性，需对参数进行针对性适配：

1. 刮刀角度降至 45-55°，提升向下的分力，增强焊膏填充效果；

2. 印刷速度降至 10-30mm/s，给焊膏足够的时间填充超细开孔，避免漏印、少锡；

3. 脱模速度全程控制在 0.2-0.5mm/s，增加 0.1-0.2s 的脱模延迟，确保焊膏完整脱离，避免拉尖；

4. 同步匹配 Type4 及以上颗粒度的焊膏，以及对应厚度的激光 / 电铸钢网，避免开孔堵塞。

3.3 无铅焊膏印刷工艺的专属参数调整规则

无铅焊膏的粘度更高、触变性更强，与传统锡铅焊膏的印刷特性差异显著，需进行专属参数调整，核心调整方向如下：

1. 刮刀压力较锡铅工艺提升 10%-20%，抵消高粘度带来的填充阻力；

2. 印刷速度较锡铅工艺降低 20%-30%，确保焊膏充分填充开孔；

3. 钢网开口内缩比例从锡铅工艺的 0-5% 提升至 5%-10%，适配无铅焊膏更强的回流铺展性，避免桥连；

4. 脱模速度适当降低，提升焊膏保形性，避免印刷后塌落。

3.4 量产场景下的工艺窗口 DOE 验证方法

对于新产品换型，仅凭经验设置参数，很难找到最优的工艺窗口，推荐采用低成本的 DOE 实验方法，快速完成参数验证：

1. 确定核心变量：选取刮刀压力、印刷速度、脱模速度三个核心变量，每个变量设置 3 个水平（低、中、高）；

2. 正交实验设计：采用 L9 正交表，设计 9 组实验，每组实验印刷 5 块 PCB，记录焊膏厚度、体积一致性、缺陷率等指标；

3. 数据统计与分析：找到对印刷质量影响最大的参数，确定最优的参数组合，同时验证工艺窗口的冗余度，确保量产中参数小幅波动时，质量依然可控；

4. 小批量验证：用最优参数组合连续印刷 50 块 PCB，验证连续印刷稳定性，最终固化量产参数。

这种方法可以在 2 小时内完成新产品的工艺验证，大幅缩短换型时间，同时避免量产中出现批量性质量问题，是一线工程师最实用的工艺优化工具。

四、SPI 数据驱动的焊膏印刷缺陷排查与闭环优化

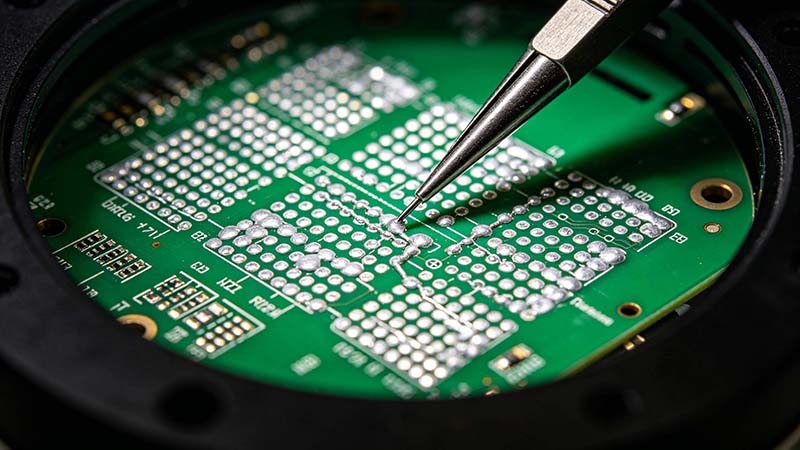

4.1 常见印刷缺陷的根因定位逻辑与优先级

焊膏印刷缺陷排查的核心原则是 “从易到难、从高频到低频”，先排查来料、设备等快速可验证的因素，再调整工艺参数，避免盲目调整导致问题复杂化。常见缺陷的根因定位逻辑如下：

1. 桥连：高频诱因依次为钢网开口过大 / 内缩不足、刮刀压力过大、印刷速度过慢、脱模速度过快、焊膏粘度过低；

2. 少锡 / 漏印：高频诱因依次为钢网开孔堵塞、刮刀压力不足、印刷速度过快、焊膏颗粒度与开孔不匹配、钢网厚度不足；

3. 印刷偏移：高频诱因依次为 PCB 定位不良、钢网对位偏差、Mark 点识别异常、PCB 变形；

4. 拉尖 / 形状变形：高频诱因依次为脱模速度过快、脱模延迟不足、焊膏触变性不足、钢网开孔内壁毛刺过多。

4.2 量产闭环优化实操案例

某汽车电子工厂生产 0.4mm pitch QFP 的车规 PCB，初期焊膏印刷后 SPI 检测桥连不良率达 6.8%，通过闭环优化后降至 0.2% 以内，完整优化流程如下：

1. 数据采集：通过 SPI 设备导出不良数据，发现桥连全部集中在 QFP 的引脚焊盘，焊膏体积超出设计值 20% 以上；

2. 根因排查：先排查钢网，发现钢网开口采用与焊盘 1:1 设计，无内缩；再排查参数，刮刀压力设置为 120N，远超合理范围，导致焊膏被挤压到钢网底部；

3. 优化方案：钢网开口做 8% 的内缩处理，刮刀压力降至 70N，印刷速度从 50mm/s 降至 30mm/s，脱模速度从 2mm/s 降至 0.3mm/s；

4. 效果验证：优化后 SPI 检测焊膏体积偏差控制在 ±10% 以内，首件桥连不良率降至 0.3%；

5. 固化与监控：连续印刷 100 块 PCB，不良率稳定在 0.2% 以内，固化参数，同时设置 SPI 每 10 块 PCB 抽检一次，实现过程闭环管控。

五、焊膏印刷全流程量产质量管控体系

5.1 产前准备与来料校验标准

量产前的校验，是避免批量性问题的第一道防线，核心校验项包括：

1. 焊膏校验：核对焊膏型号、保质期，确认回温时间满足 4 小时以上，搅拌均匀，无分层、结块、气泡等异常，开封后使用时间不超过 24 小时；

2. 钢网校验：核对钢网厚度、开口尺寸，检查开孔内壁无毛刺、无堵塞，钢网张力符合 35-50N 的要求，无变形；

3. PCB 校验：检查 PCB 焊盘无氧化、无油污，Mark 点清晰，PCB 翘曲度控制在 0.75% 以内，避免印刷时贴合不良；

4. 设备校验：检查刮刀无磨损、无缺口，印刷平台水平，PCB 顶针支撑到位，视觉对位系统校准完成，无偏差。

5.2 产中过程监控与抽检规范

量产过程中的动态监控，是确保连续印刷稳定性的核心，需执行以下规范：

1. 首件确认：换型、换料、设备重启后，必须印刷首件，通过 SPI 全检确认焊膏厚度、体积、偏移量符合要求，方可批量生产；

2. 过程抽检：每印刷 10 块 PCB，进行一次目视抽检；每印刷 50 块 PCB，进行一次 SPI 全检，记录关键指标，发现异常立即停机调整；

3. 钢网清洁：常规 PCB 每印刷 10-20 块，进行一次钢网底部清洁；高密度细间距 PCB，每印刷 5 块进行一次清洁，避免开孔堵塞与底面焊膏残留；

4. 焊膏管理：每 2 小时补充一次新焊膏，控制钢网上的焊膏滚动直径在 9-15mm，避免焊膏长时间暴露在空气中导致粘度变化。

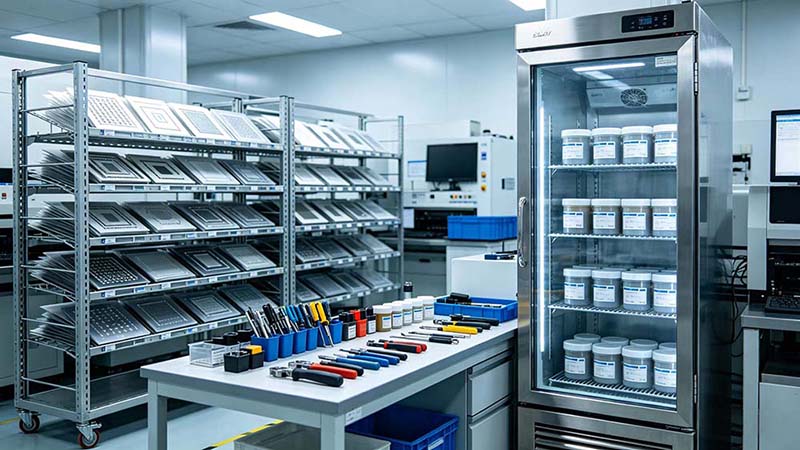

5.3 产后设备与材料维护要求

生产完成后的维护，是确保设备长期精度与材料使用寿命的关键：

1. 剩余焊膏密封后放回 2-10℃的冷藏环境储存，禁止新旧焊膏混合使用；

2. 钢网使用超声波清洗机彻底清洁，烘干后存放，检查开孔无残留、无变形，标注使用次数与对应产品型号；

3. 清洁印刷平台、刮刀、导轨，检查设备运动部件的润滑情况，记录设备运行状态，发现异常及时维保；

4. 汇总当日的印刷良率、缺陷数据，完成质量报表，针对异常问题制定纠正预防措施，实现持续优化。

六、高端制程焊膏印刷技术的发展趋势

电子元件向高密度、高可靠性方向发展，焊膏印刷技术也在持续升级，核心发展方向包括：

1. 闭环控制印刷技术：将 SPI 检测设备与印刷机联动，实现印刷数据的实时反馈，自动调整印刷参数，实现 “检测 - 调整 - 验证” 的全闭环控制，大幅降低人工干预，提升连续印刷稳定性；

2. 纳米涂层钢网技术：在钢网开孔内壁涂覆纳米不粘涂层，降低焊膏与钢网的粘附力，大幅提升超细间距场景的脱模成功率，减少钢网清洁频率，提升生产效率；

3. 焊膏喷印技术：无需钢网，采用喷墨打印的方式，直接将焊膏精准沉积到焊盘上，适配多品种、小批量的生产场景，大幅缩短换型时间，同时可实现不同焊盘的差异化焊膏量精准控制；

4. 多物理场仿真优化：通过仿真软件模拟焊膏的填充、脱模过程，提前优化钢网设计与工艺参数，减少线下试错次数，缩短新产品导入周期。
