PCB上的电感器：作用、类型、布局设计与EMI优化指南
引言
在PCB设计过程中，电阻、电容、电感是最基础的三类被动元件。随着电子设备向高功率、高频率、小型化方向快速迭代，电感在电路中的核心作用早已超越基础的“储能”定义。
尤其在电源模块、高速通信设备及射频系统中，PCB上的电感器直接决定电源转换效率、信号传输稳定性与整机EMI电磁兼容性能。
工程设计中很多疑难问题，表面看似是芯片性能不足、器件参数选型错误，实则根源在于电感布局不合理。典型故障现象包括：
• DC-DC转换电路输出纹波过大
• EMC测试辐射、传导干扰超标
• 高频模块调试阻抗匹配偏移、性能异常
以上问题大多与电感摆放位置、走线方式、周边电磁环境密切相关。因此，PCB电感设计不仅要选对器件参数，更要做好布局布线，从结构上规避隐患。
第一章：PCB上的电感器是什么？为什么至关重要？
电感是基于电磁感应原理工作的被动元件。当电流流经电感线圈时，导体周围会形成磁场，将电能转化为磁场能储存；当电流发生动态变化时，电感会产生反向电动势，抑制电流的突变，实现“通直流、阻交流，通低频、阻高频”的核心特性。
简单区分三类基础被动元件核心功能：电容储存电场能量，电阻消耗电能，电感储存磁场能量并抑制电流变化。
在实际PCB电路中，电感的应用场景多元、功能复杂，是电源、滤波、射频、高速信号电路的核心器件，主要承担四大核心作用：
1.1 电源转换：核心能量存储与传输
储能滤波是PCB电感最主流的应用，广泛用于各类DC-DC电源转换电路。以经典Buck降压电路为例，电压经MOSFET高速开关调制后，并非直接输出至负载，而是通过电感完成能量的存储与释放。
开关导通阶段，电感储存电能；开关关断阶段，电感释放储存的能量，维持输出电流连续稳定，避免电压、电流骤变。
因此，电感的参数与品质直接决定电源系统的三大核心指标：输出电流稳定性、电压纹波大小、电源转换效率。若电感饱和电流不足、DCR直流电阻过高、工作频率不匹配，会引发电感异常温升、输出电压波动、电源效率大幅下降等问题。
1.2 EMI管控：抑制高频电磁干扰
电感对高频交变电流具有极强的阻碍作用，是PCB EMI滤波网络的核心器件。电源入口的共模电感、滤波电感、磁珠等器件，可有效阻断高频噪声沿电源线、信号线传输，隔离电路间的干扰串扰。
需重点注意：电感并非单纯的抗干扰器件，自身也可能成为EMI干扰源。高频开关电源工作时，电感电流高速变化，会激发高强度交变磁场，若PCB布局不合理、回路面积过大，即便选用高性能电感，整机仍会出现EMC测试超标问题。
1.3 高频电路：精准阻抗匹配
在WiFi、蓝牙、5G通信、天线射频等高频电路中，电感不再侧重电流承载与储能能力，核心作用是阻抗匹配、高频滤波、谐振调控。
射频电路对电感参数精度、高频特性极度敏感，核心关注指标为Q值、自谐振频率、高频损耗、寄生电容。哪怕PCB布局中几毫米的位置偏差、周边铜皮结构变化，都会改变寄生参数，导致阻抗匹配偏移、射频性能衰减，因此射频电感设计必须结合仿真、实测与精细布局调试。

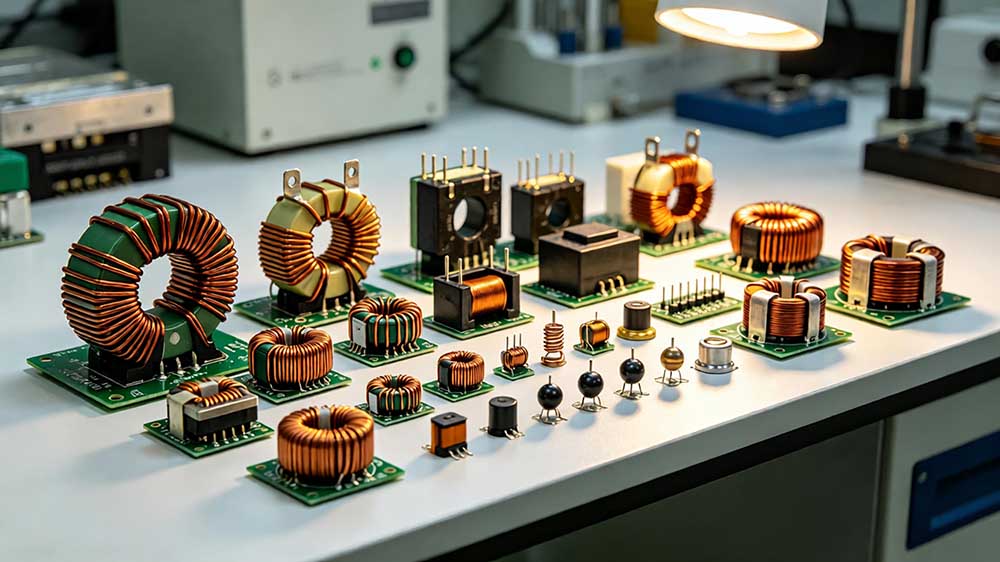

第二章：PCB电感器类型及对应应用场景
电感选型无“通用最优”标准，不存在电感值越大、体积越大性能越好的情况。设计需结合电路工作频率、负载电流、PCB空间、EMI要求、信号特性匹配对应电感类型。PCB常用电感可分为四大类，适配不同场景。
2.1 功率电感
功率电感是电源管理电路的专用器件，核心优势是大电流承载能力、高饱和电流、低直流损耗，适配持续大功率工作场景。
典型应用场景：DC-DC转换器、LED驱动电源、电池管理系统、服务器与工业设备电源模块。
布局核心要求：必须紧贴电源IC、MOS管、输入/输出电容摆放。以上器件构成高速开关电流回路，间距过大会导致电流路径拉长、寄生电感激增、回路辐射加剧，同时降低电源稳定性与转换效率。
2.2 射频电感
射频电感专为高频、超高频电路设计，区别于功率电感，其核心参数为精度、高频稳定性、高Q值、低寄生参数，不追求大电流承载能力。
典型应用场景：无线通信模块、RF阻抗匹配电路、高频滤波网络、天线谐振电路。
设计痛点：大量项目存在“原理图无误，PCB样机性能失效”的问题，核心原因是布局干扰。电感周边新增铜皮、器件间距变化、地参考平面偏移，都会改变高频寄生参数，直接破坏射频匹配效果。
2.3 磁珠与共模电感
磁珠属于特殊的阻抗型电感器件，共模电感为对称式双绕组电感，二者均以噪声抑制为核心功能，是PCB EMI优化的基础器件。
核心作用：隔离电源高频噪声、滤除信号线干扰、阻断共模干扰，常用于数字电路与模拟电路的电源隔离，避免数字高频噪声串扰敏感模拟信号。
典型应用场景：主板电源入口、接口滤波、数模隔离电路、工业抗干扰设备。
2.4 PCB寄生电感
寄生电感不属于实体器件，是高速PCB设计中必须重点管控的隐性参数。PCB走线、过孔、铜箔、焊盘等所有导体，都会天然产生寄生电感。
低频电路中寄生电感影响可忽略，但高速、高频电路中，寄生电感会严重影响信号完整性、电源完整性，导致信号上升/下降沿畸变、回路噪声增大、电源纹波异常。因此高速PCB设计必须严格管控走线长度、回流路径、地平面连续性，抑制寄生电感干扰。
第三章：PCB电感布局核心设计原则
绝大多数PCB电感相关故障，并非器件选型错误，而是Layout布局不规范导致。电感的摆放位置、走线方式、周边环境，对电路性能的影响不亚于器件参数本身，是PCB设计的重中之重。
3.1 紧贴电源IC，压缩开关回路
这是DC-DC电源电感布局的第一核心原则。电源IC、电感、输出电容构成核心高速开关电流回路，回路面积直接决定EMI辐射强度与电源纹波大小。
错误布局：电源IC通过长走线连接电感，再接入输出电容，导致开关回路路径过长、寄生参数增大、辐射噪声飙升、纹波超标。
最优布局：电源IC、电感、输出电容三者紧凑毗邻摆放，最大限度压缩高速电流回路面积，缩短电流路径，从源头降低干扰、稳定输出电压。
大量工程案例证实，多数样机纹波异常、电源效率偏低的问题，均源于开关回路布局松散。
3.2 远离敏感信号线路，规避磁耦合干扰
电感工作时会向外辐射交变磁场，若周边存在敏感线路，会产生磁耦合串扰，引发信号失真。
需远离的敏感线路：ADC模拟采样线、高阻抗模拟信号、高速时钟线、低频精密信号线。
电源功率电感紧贴模拟区域时，极易造成ADC读数漂移、模拟噪声抬升、信号精度下降。布局优化方案：独立划分电源功率区域与模拟信号区域，保持安全间距，必要时通过地铜隔离、开槽隔离阻断磁场耦合。
3.3 差异化管控电感底层铺铜（功率/射频区分）
“电感下方不能铺铜”是片面误区，实际需根据电感类型、工作频率差异化设计，不可一概而论。
功率电感铺铜规则：底层可正常铺地铜，不仅无负面影响，还能改善电感散热、降低地阻抗、提升电源稳定性。唯一禁忌：避免铜皮形成闭合回路，防止产生涡流损耗，降低电源效率。
射频电感铺铜规则：严格管控周边及底层铜皮。射频电路对寄生电容、等效电感、阻抗参数极度敏感，铜皮距离、地平面结构的微小变化，都会改变高频匹配参数，导致射频性能失效。GHz级高频电路中，射频电感周边需预留净空区域，减少铜皮干扰。
3.4 大电流电感强化铜厚与散热设计
普通消费电子小型电感仅承载数百毫安电流，PCB常规设计即可满足需求。但汽车电子、工业控制、服务器电源等场景中，电感需承载数十安培大电流，必须针对性优化PCB载流与散热结构。
核心优化要点：匹配足够PCB铜厚（常规1oz升级为2oz）、加宽电源走线、采用多层走线并联、扩大散热铜箔、优化焊盘尺寸。通过以上设计降低导体直流损耗，减少电感温升，提升整机热稳定性与长期可靠性。
第四章：PCB电感EMI问题优化方案
产品功能、效率测试正常，但EMC辐射、传导测试超标，是电感设计中最常见的工程难题。此类问题极少是器件本身性能不足，核心根源是电流回路、关键节点、接地结构布局不合理。
4.1 极致缩小高速开关回路面积
Buck、Boost等开关电源中，输入电容、MOS管、电感构成高速瞬变电流回路，是整机最大的EMI辐射源。根据电磁辐射原理，电流开关速度越快、回路面积越大，辐射干扰越强。
布局优化核心：优先缩短MOS管与输入电容、电感与电源IC的间距，压缩回流路径，让高频开关电流走最短路径，从源头抑制电磁辐射。布局优先级：电气性能优先于器件美观整齐。
4.2 严格管控SW开关节点走线
SW节点是电源电路的高频高压敏感节点，兼具高速电压跳变与高频开关特性，是EMI超标的核心重灾区。
SW走线过长、大面积铺铜、靠近对外接口与模拟线路，会直接导致高频辐射加剧、电压尖峰增大、信号串扰严重。
SW节点设计规范：走线尽可能短、窄，禁止大面积铺铜，远离模拟信号、对外接口、天线区域，杜绝高频噪声向外辐射、串扰。
4.3 高EMI要求场景选用屏蔽型电感
普通开放式绕线电感磁场泄漏量大，高频工作时易对周边电路产生耦合干扰。针对医疗设备、汽车电子、工业通信等高可靠性、低干扰要求的产品，可选用屏蔽型功率电感。
屏蔽型电感通过磁屏蔽结构约束磁场分布，大幅降低磁场泄漏与周边线路耦合干扰。需注意：屏蔽电感是辅助优化手段，无法弥补布局缺陷，只有在合理布局的基础上，器件选型才能发挥降噪效果。
4.4 优化接地与回流路径设计
多数电源EMI噪声问题，本质是地回流路径设计不合理。良好的接地设计需满足：回流路径连续完整、高频电流路径最短、避免地平面分割跨越。
若高频开关电流绕行远距离回流，会形成超大电流环路，大幅提升电磁辐射，同时引发电源抖动、系统不稳定。设计中需保证功率地完整，数模地合理分区，高频回路单点接地，杜绝回流路径断裂、绕行。
第五章：PCB电感核心选型参数
电感选型不能仅关注电感值（μH），单一参数合格无法适配复杂工况。需结合电路场景，综合匹配五大核心参数，兼顾稳定性、效率与可靠性。
5.1 电感值
电感值决定储能能力、电流纹波大小与电路动态响应速度。电感值偏小，会导致电流纹波激增、器件温升过高；电感值偏大，会造成电源动态响应迟缓、器件体积增大、占用PCB空间更多。需根据工作频率、负载波动范围、输出精度要求匹配最优电感值。
5.2 饱和电流（Isat）
饱和电流是功率电感的核心安全参数。当工作电流超过饱和电流阈值，磁芯磁能存储饱和，电感值会急剧衰减，引发输出电压下降、电源保护误触发、电感过热烧毁等问题。
工程选型需预留充足余量，额定工作电流必须远低于电感饱和电流，杜绝饱和工况运行。
5.3 直流阻抗（DCR）
DCR为电感线圈直流电阻，直接决定铜损与发热。DCR越低，直流损耗越小，电源转换效率越高，电感温升越低。
高功率电源场景对DCR极其敏感，毫欧级的DCR差异，会导致整机功耗、温升出现明显差距，选型优先选用低DCR工艺的功率电感。
5.4 工作频率与Q值
高低频电路的电感选型侧重点完全不同：低频电源电路重点关注电流承载能力与直流损耗；高频射频电路重点关注Q值、自谐振频率、寄生电容与高频损耗。
普通功率电感高频寄生参数差、Q值低，无法替代射频电感用于高频匹配电路，高频场景必须选用专用射频电感。
第六章：PCB电感制造与SMT装配注意事项
优质的设计方案，需要匹配规范的生产工艺。PCB电感的焊盘设计、贴装方式、焊接工艺、热管理，都会直接影响最终电路性能与产品可靠性。
6.1 焊盘标准化设计
电感焊盘尺寸需严格匹配器件封装规格、钢网厚度、回流焊工艺。焊盘过小、锡膏量不足会导致虚焊、接触阻抗增大，引发发热、性能不稳定；焊盘过大、锡膏过量会造成器件偏移、连锡短路、焊点可靠性下降。焊盘设计需结合器件规格书与SMT工艺能力协同确认。
6.2 规范SMT贴装方向
部分屏蔽型电感、磁性敏感器件无外观方向区分，但磁场分布具有方向性。贴装方向偏差，会改变整机磁场泄漏特性，影响EMI表现与周边器件耦合状态，批量生产需统一贴装方向，规避一致性问题。
6.3 回流焊与长期热管理
功率电感工作时持续发热，PCB设计需预留充足散热铜箔、合理布局器件间距，避免电感与高热敏感器件近距离摆放。长期高温工况会导致电感参数漂移、绝缘老化、使用寿命衰减，降低整机可靠性，需通过PCB结构优化与工艺管控实现散热优化。
第七章：PCB电感典型故障案例分析
案例1：DC-DC输出纹波异常
故障现象：电源芯片参数、电感选型均符合设计要求，但输出电压纹波超标，无法满足产品指标。
故障根源：PCB布局松散，电源IC与电感间距过大，高速开关回路过长，寄生电感激增，导致电流切换不稳定、纹波放大。
优化方案：重构电源区域布局，将电源IC、电感、输出电容紧凑排布，最大限度压缩开关回路面积，优化后纹波指标恢复正常。
案例2：EMC辐射测试超标
故障现象：产品功能、功耗、温升测试全部正常，EMC辐射测试高频段超标。
故障根源：SW开关节点走线过长，且靠近对外接口区域，高频噪声向外辐射溢出。
优化方案：大幅缩短SW节点走线，取消SW区域多余铺铜，调整电感位置，增加地隔离屏障，有效抑制高频辐射干扰，顺利通过EMC测试。
案例3：RF模块阻抗匹配偏移
故障现象：射频电路仿真参数正常，PCB打样后天线匹配参数偏移，通信性能下降。
故障根源：射频电感周边新增冗余铜皮，改变了寄生电容与等效电感参数，破坏原有阻抗匹配。
优化方案：清理电感周边多余铜箔，优化地平面结构，重新校准匹配网络参数，射频性能回归仿真标准。
第八章：PCB电感系统化优化设计流程
规范的电感设计需遵循系统化流程，从场景定位、参数选型、布局优化到测试验证，全流程规避隐患：
第一步：明确应用场景 区分器件属性，确定为电源功率电感、射频匹配电感或EMI滤波电感，明确核心设计侧重点。
第二步：精准参数选型 结合工作频率、负载电流、温升要求、封装尺寸，综合匹配电感值、饱和电流、DCR、Q值等核心参数，预留充足工况余量。
第三步：精细化PCB布局 压缩高速开关回路、严控SW节点走线、隔离敏感信号、规范铺铜规则、优化接地回流路径。
第四步：全维度测试验证 完成纹波、温升、效率、EMI、信号完整性测试，结合实测结果迭代优化设计。
总结
PCB电感器绝非简单的基础被动元件，是兼顾电源效率、信号稳定性、EMC电磁兼容、产品可靠性的核心关键器件。现代电子产品的多数电源、干扰、射频故障，大多源于电感选型不当、布局不规范、工艺管控缺失。
优质的PCB电感设计，需要实现器件选型、Layout布局、生产工艺、实测调试四位一体的优化。重视电感的精细化设计，是提升PCB整体设计质量、保障产品稳定可靠运行的关键。
